Elektrik panolarında yalnızca yüksek sıcaklık değil, nem ve yoğuşma da elektrik ve otomasyon ekipmanları için önemli bir risk oluşturur. Özellikle mevsim geçişlerinde, açık alan uygulamalarında ve sıcaklık farklarının yüksek olduğu ortamlarda pano içerisinde su damlacıkları veya nem oluşabilir.
Peki elektrik panosu neden terleme yapar, pano içinde neden su oluşur ve yoğuşma nasıl önlenir?
Bu rehberde elektrik panosunda yoğuşmanın nedenlerini, ekipmanlar üzerindeki etkilerini ve pano ısıtıcısı, termostat, fan, pano kliması ve uygun IP koruma sınıfı gibi çözümlerin hangi durumlarda kullanılabileceğini ele alıyoruz.
Elektrik Panosunda Yoğuşma Nedir?
Yoğuşma, havadaki nemin yüzey sıcaklığının çiğ noktasının altına düşmesi sonucunda sıvı hale geçmesidir.
Elektrik panosu içerisinde bu durum özellikle pano içindeki hava ile pano yüzeyleri veya elektrik ekipmanları arasında sıcaklık farkı oluştuğunda meydana gelebilir.
Örneğin:
- Gündüz sıcak olan bir pano ortamının gece hızla soğuması,
- Dış ortam sıcaklığındaki ani değişimler,
- Yüksek nem oranı,
- Pano içerisindeki ekipmanların farklı sıcaklıklara ulaşması
yoğuşma riskini artırabilir.
Bu nedenle IP koruma sınıfı yüksek olan bir pano kullanmak tek başına yoğuşma problemini tamamen ortadan kaldırmaz. IP sınıfı esas olarak dışarıdan katı cisim ve su girişine karşı koruma seviyesini ifade eder; pano içerisindeki havanın nemlenmesi ve sıcaklık değişimlerinden kaynaklanan yoğuşma ayrı bir konudur.
Elektrik Panosu Neden Terleme Yapar?
Elektrik panosunda terleme olarak ifade edilen durumun temel nedeni genellikle sıcaklık ve nem değişimidir.
Başlıca nedenler şunlardır:
1. Ani sıcaklık değişimleri
Özellikle sonbahar ve kış aylarında gündüz ile gece sıcaklıkları arasında önemli farklar oluşabilir.
Pano içerisindeki hava sıcaklığının hızlı şekilde değişmesi, yüzeylerde yoğuşma oluşmasına neden olabilir.
2. Yüksek nem oranı
Nemli ortamlarda havanın taşıdığı su buharı miktarı arttığı için yoğuşma riski de yükselir.
Bu durum özellikle:
- Açık alan elektrik panolarında
- Tarım ve sulama sistemlerinde
- Pompa istasyonlarında
- Üretim tesislerinde
- Nemli ve yıkanan endüstriyel alanlarda
daha fazla önem kazanır.
3. Pano içerisindeki sıcaklık farkları
Elektrik ve otomasyon ekipmanları çalışırken ısı üretir. Sistem durduğunda ise pano içerisindeki sıcaklık kısa sürede düşebilir.
Bu ısıtma-soğuma döngüleri, uygun koşullarda yoğuşma riskini artırabilir.
4. Pano kapısının sık açılması
Pano kapağının sık açılması, dış ortamdaki nemli havanın pano içerisine girmesine neden olabilir.
Özellikle sıcaklık farkının yüksek olduğu ortamlarda bu durum önem kazanır.
5. Dış ortam koşulları
Açık alanda bulunan panolar;
- yağmur,
- sis,
- yüksek nem,
- düşük sıcaklık,
- güneş ışınımı
gibi değişkenlerden etkilenebilir.
Bu nedenle dış ortam panolarında yalnızca mekanik koruma değil, pano içi iklimlendirme de dikkate alınmalıdır.
Elektrik Panosunda Yoğuşma Neden Tehlikelidir?
Pano içerisindeki nem ilk bakışta yalnızca su damlacıkları gibi görünse de uzun süreli nem maruziyeti elektrik ve elektronik ekipmanların çalışma koşullarını olumsuz etkileyebilir.
Korozyon ve oksitlenme
Nem, metal yüzeylerde korozyon ve oksitlenme oluşumunu hızlandırabilir.
Bu durum zaman içerisinde:
- Terminallerde,
- Klemenslerde,
- Bara bağlantılarında,
- Metal bağlantı elemanlarında
problemlere neden olabilir.
Elektriksel bağlantı problemleri
Kontak yüzeylerinde oluşabilecek oksitlenme, elektriksel bağlantıların güvenilirliğini etkileyebilir.
Elektronik ekipmanların zarar görmesi
PLC, röle, güç kaynağı, sürücü ve diğer elektronik ekipmanlar nemli ortamlardan olumsuz etkilenebilir.
Bakım ihtiyacının artması
Sürekli nem ve yoğuşma problemi bulunan panolarda bakım ve ekipman değişimi ihtiyacı artabilir.
Bu nedenle yoğuşma oluştuktan sonra müdahale etmek yerine yoğuşma oluşma riskini önceden değerlendirmek daha doğru bir yaklaşımdır.
Elektrik Panosunda Yoğuşma Nasıl Önlenir?
Yoğuşmaya karşı uygulanacak çözüm, panonun bulunduğu ortam, sıcaklık koşulları, nem, pano boyutu ve içerisindeki ekipmanların oluşturduğu ısı gibi faktörlere göre belirlenmelidir.

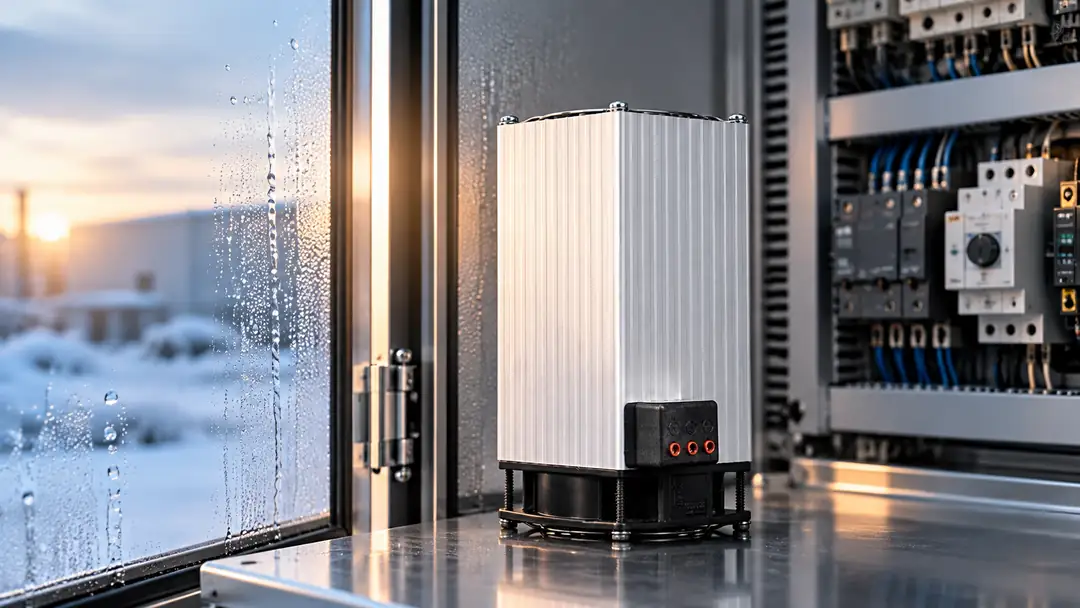

1. Pano Isıtıcısı Kullanmak
Özellikle düşük sıcaklıklarda ve yüksek nem bulunan ortamlarda pano ısıtıcısı, pano içerisindeki sıcaklığın belirli bir seviyenin altına düşmesini önlemeye yardımcı olabilir.
Amaç panoyu gereğinden fazla ısıtmak değil, yoğuşma oluşabilecek sıcaklık koşullarını kontrol altında tutmaktır.
Pano ısıtıcıları farklı güç seçenekleriyle kullanılabilir.
Uygulamaya göre:
- Küçük panolarda kompakt PTC ısıtıcılar,
- Daha yüksek ısı ihtiyacında fanlı PTC ısıtıcılar,
- Daha yüksek güç gerektiren uygulamalarda fanlı rezistanslı modeller
değerlendirilebilir.
Not: Pano ısıtıcısı seçimi yalnızca pano hacmine göre yapılmamalıdır. Ortam sıcaklığı, pano malzemesi, ısı kaybı, montaj şekli ve ekipmanların çalışma koşulları birlikte değerlendirilmelidir.
2. Pano Termostatı Kullanmak
Pano ısıtıcısının sürekli çalışması yerine ihtiyaç oluştuğunda devreye girmesi için termostat kullanılabilir.
Termostat, pano içerisindeki sıcaklığı izleyerek belirlenen çalışma koşullarına göre ısıtıcının kontrol edilmesini sağlar.
Bu yapı:
- Gereksiz enerji tüketimini azaltmaya,
- Isıtıcının kontrolünü otomatikleştirmeye,
- Pano içerisindeki sıcaklık koşullarını daha kontrollü tutmaya
yardımcı olabilir.
Bu nedenle pano ısıtıcısı ve termostat, özellikle yoğuşma riski bulunan uygulamalarda birlikte değerlendirilebilir.
3. Pano Havalandırmasını Doğru Planlamak
Her pano için aynı soğutma veya havalandırma yöntemi uygun değildir.
Pano içerisinde oluşan ısı yüksekse fan ve filtre sistemleri kullanılabilir.
Ancak dış ortamın nemli olduğu uygulamalarda yalnızca dışarıdan hava alarak soğutma yapmak her zaman uygun olmayabilir.
Bu nedenle pano fanı seçilirken:
- Ortam sıcaklığı,
- Ortam nemi,
- Toz miktarı,
- Pano içerisindeki ısı yükü,
- Gerekli IP koruma seviyesi
birlikte değerlendirilmelidir.
4. Gerektiğinde Pano Kliması Kullanmak
Pano içerisinde yüksek miktarda ısı üreten ekipmanlar bulunuyorsa yalnızca fanlı havalandırma yeterli olmayabilir.
Özellikle:
- PLC sistemleri,
- Frekans invertörleri,
- Güç kaynakları,
- Motor sürücüleri,
- Kontaktör ve röle sistemleri
gibi ekipmanların bulunduğu yoğun elektrik panolarında pano kliması değerlendirilebilir.
Pano klimasının amacı yalnızca sıcaklığı düşürmek değil, pano içerisindeki ekipmanların uygun çalışma koşullarında tutulmasına yardımcı olmaktır.
5. Uygun IP Koruma Sınıfını Seçmek
Pano seçerken IP koruma sınıfı da uygulamanın bulunduğu ortama göre belirlenmelidir.
IP sınıfı;
- Katı cisimlere,
- Toza,
- Suya
karşı koruma seviyesini tanımlar.
Örneğin dış ortamda kullanılan bir elektrik panosunun IP koruma seviyesi belirlenirken yağmur, su sıçraması, toz ve montaj koşulları dikkate alınmalıdır.
Ancak tekrar vurgulamak gerekir:
Yüksek IP sınıfı, pano içerisindeki yoğuşmayı otomatik olarak önlemez.
Dışarıdan su girişine karşı koruma ile pano içerisindeki nem ve yoğuşma kontrolü birbirinden farklı konulardır.
Pano İçerisinde Yoğuşmayı Önlemek İçin Hangi Ürün Kullanılır?
Uygulamaya göre farklı pano iklimlendirme ürünleri birlikte değerlendirilebilir:
| Problem | Değerlendirilebilecek çözüm |
| Düşük sıcaklık ve yoğuşma riski | Pano ısıtıcısı |
| Isıtıcının otomatik kontrolü | Pano termostatı |
| Pano içerisindeki yüksek sıcaklık | Pano fanı ve filtre |
| Daha yüksek soğutma ihtiyacı | Pano kliması |
| Dış ortam etkileri | Uygun IP koruma sınıfına sahip pano |
| Kablo girişlerinden kaynaklanabilecek riskler | Uygun kablo rakoru |
Bu ürünlerin seçimi yapılırken tek bir parametreye göre karar vermek yerine pano içerisindeki ısı yükü, ortam sıcaklığı, nem, IP seviyesi ve ekipmanların çalışma şartları birlikte değerlendirilmelidir.
IP67 Pano Yoğuşmayı Önler mi?
Hayır. IP67 koruma sınıfı, pano içerisindeki yoğuşmanın tamamen önleneceği anlamına gelmez.
IP67 gibi yüksek koruma seviyeleri, panonun belirli dış ortam koşullarına karşı dayanımını artırır. Ancak pano içerisinde bulunan hava da nem içerir.
Sıcaklık düştüğünde bu nem yoğuşabilir.
Bu nedenle dış ortamda kullanılan bir IP67 panoda bile uygulamaya bağlı olarak:
- Pano ısıtıcısı,
- Termostat,
- Nem kontrolü,
- Uygun havalandırma veya iklimlendirme
gibi çözümler gerekebilir.
Bu ayrım, “IP67 pano aldım, artık pano içinde yoğuşma olmaz” şeklindeki yanlış beklentinin önüne geçmek açısından önemlidir.
Pano İçerisinde Su Birikmesi Durumunda Ne Yapılmalı?
Pano içerisinde su veya belirgin yoğuşma fark edildiğinde yalnızca suyu temizlemek yeterli değildir.
Öncelikle problemin kaynağı araştırılmalıdır.
Kontrol edilmesi gereken başlıca noktalar:
- Pano kapak ve conta durumu
- Kablo girişleri
- Kablo rakorları
- Pano içerisindeki sıcaklık
- Ortam nemi
- Pano içerisindeki ekipmanların ısı üretimi
- Havalandırma sistemi
- Pano ısıtıcısı ve termostat
- Pano montaj konumu
Elektrik ekipmanlarında nem veya su tespit edildiğinde enerji altında müdahale edilmemeli ve gerekli kontroller yetkin kişiler tarafından yapılmalıdır.
Pano Isıtıcısı mı, Pano Fanı mı, Pano Kliması mı?
Bu üç ürün aynı problemi çözmek için kullanılmaz.
Pano ısıtıcısı:Düşük sıcaklık ve yoğuşma riskinin kontrolünde değerlendirilir.
Pano fanı:Pano içerisindeki fazla ısının dışarı atılması gereken uygulamalarda kullanılabilir.
Pano kliması:Pano içerisindeki sıcaklığın ortam koşullarından bağımsız şekilde daha kontrollü tutulmasının gerektiği uygulamalarda tercih edilebilir.
Dolayısıyla ürün seçimi yapılırken önce şu soru sorulmalıdır:
Pano içerisindeki temel problem düşük sıcaklık ve yoğuşma mı, yoksa yüksek sıcaklık mı?
Bu ayrım doğru ürün seçiminin temelidir.
Sık Sorulan Sorular
Elektrik panosunda neden yoğuşma olur?
Elektrik panosundaki yoğuşma genellikle hava içerisindeki nemin, yüzey sıcaklığının çiğ noktasının altına düşmesi sonucunda oluşur. Ani sıcaklık değişimleri ve yüksek nem yoğuşma riskini artırabilir.
Elektrik panosu neden terleme yapar?
Pano içerisindeki hava ile pano yüzeyleri veya ekipmanlar arasında sıcaklık farkı oluşması, özellikle nemli ortamlarda terleme olarak görülen yoğuşmaya neden olabilir.
Elektrik panosunda yoğuşma nasıl önlenir?
Uygulamaya göre pano ısıtıcısı, termostat, uygun havalandırma, pano kliması ve uygun IP koruma sınıfına sahip pano gibi çözümler değerlendirilebilir.
Pano ısıtıcısı yoğuşmayı önler mi?
Uygun şekilde seçilip kontrol edildiğinde pano içerisindeki sıcaklığın yoğuşma oluşabilecek seviyelere düşmesini önlemeye yardımcı olabilir.
Pano termostatı ne işe yarar?
Pano içerisindeki sıcaklığı izleyerek bağlı olan ısıtıcı veya ilgili ekipmanın belirlenen sıcaklık koşullarında çalışmasını sağlar.
IP67 pano içerisinde yoğuşma olur mu?
Evet. IP67 koruma sınıfı dış ortamdan su ve katı cisim girişine karşı belirli bir koruma sağlar ancak pano içerisindeki nemin sıcaklık değişimleri nedeniyle yoğuşmasını tamamen engellemez.
Pano içerisindeki nem elektronik ekipmanlara zarar verir mi?
Uzun süreli nem ve yoğuşma; korozyon, oksitlenme ve elektriksel bağlantı problemleri dahil olmak üzere çeşitli riskler oluşturabilir. Elektronik ekipmanların çevresel çalışma koşulları üretici spesifikasyonlarına göre değerlendirilmelidir.
Sonuç
Elektrik panosunda yoğuşma, özellikle dış ortamda, yüksek nem bulunan alanlarda ve sıcaklık değişimlerinin yoğun olduğu uygulamalarda göz ardı edilmemesi gereken bir konudur.
Sorunun çözümü yalnızca pano seçmekten ibaret değildir. IP koruma sınıfı, pano ısıtıcısı, termostat, fan, pano kliması ve kablo rakoru gibi bileşenlerin uygulamanın koşullarına göre birlikte değerlendirilmesi gerekir.
Özellikle sonbahar ve kış aylarına girerken pano içerisindeki nem, sıcaklık ve yoğuşma riskinin kontrol edilmesi, elektrik ve otomasyon ekipmanlarının daha uygun çalışma koşullarında tutulmasına yardımcı olabilir.
