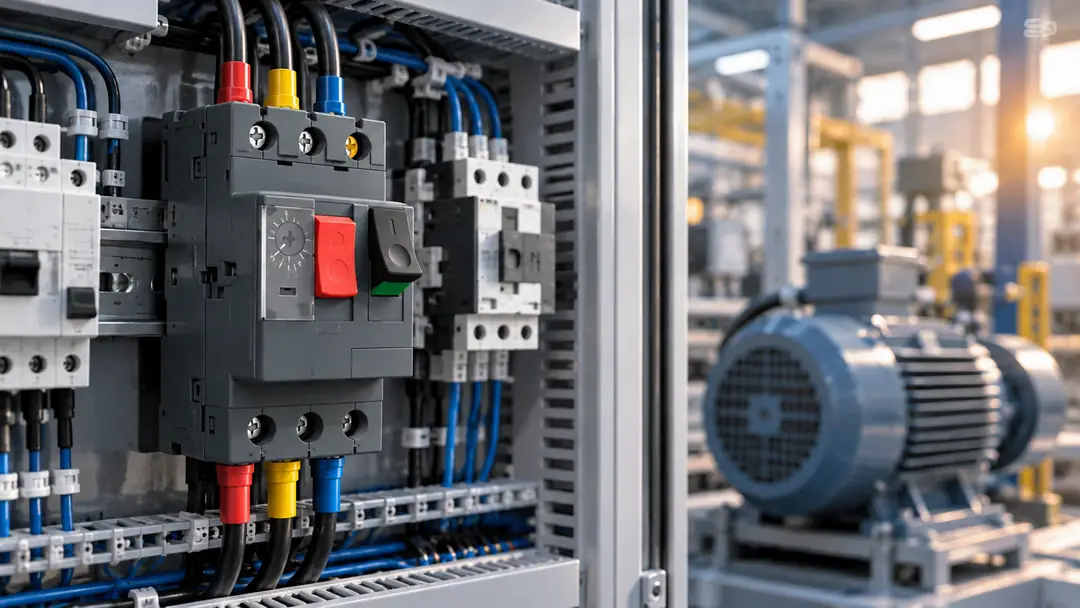

Motor Koruma Şalteri Nedir? Nasıl Çalışır ve Nasıl Seçilir?
Elektrik motorları; aşırı yük, kısa devre, uzun süreli yüksek akım ve çalışma koşullarındaki çeşitli elektriksel sorunlar nedeniyle zarar görebilir. Özellikle pompa, fan, kompresör, konveyör ve üretim makinelerinde motorun korunması, yalnızca motor ömrü açısından değil, üretim sürekliliği ve bakım maliyetlerinin kontrolü açısından da önemlidir.
Bu noktada motor koruma şalteri, motor devrelerinde koruma ve manuel açma-kapama işlevlerini bir araya getiren önemli bir şalt cihazıdır.
Peki motor koruma şalteri nedir, nasıl çalışır, termik röleden farkı nedir ve motor için doğru motor koruma şalteri nasıl seçilir?
Bu rehberde motor koruma şalteri seçimini, amper aralığını ve kullanım alanlarını teknik açıdan ele alıyoruz.
Motor Koruma Şalteri Nedir?
Motor koruma şalteri, elektrik motorlarını özellikle aşırı yük ve kısa devre gibi aşırı akım koşullarına karşı korumak için kullanılan, aynı zamanda motor devresinin manuel olarak açılıp kapatılmasına olanak sağlayan bir koruma cihazıdır.
Motor koruma şalterlerinde kullanılan termik ve manyetik koruma mekanizmaları, farklı arıza koşullarına karşı farklı tepkiler verir:
- Termik koruma: Uzun süreli aşırı yük durumlarında devreyi korumaya yardımcı olur.
- Manyetik koruma: Kısa devre gibi yüksek seviyeli aşırı akımlarda hızlı açma sağlar.
- Manuel açma-kapama: Motor devresinin operatör tarafından kontrol edilmesini ve bakım sırasında enerjinin kesilmesini sağlar.
Schneider Electric de motor koruma şalterlerini termik aşırı yük, manyetik kısa devre koruması ve manuel motor açma/kapama fonksiyonlarını bir araya getiren cihazlar olarak tanımlamaktadır.
Motor Koruma Şalteri Ne İşe Yarar?
Motor koruma şalterinin temel amacı, motor devresini çalışma sırasında oluşabilecek aşırı akım koşullarına karşı korumaktır.
Başlıca görevleri şunlardır:
1. Aşırı yük koruması sağlar
Motorun mekanik olarak zorlanması veya çalışma koşullarının değişmesi sonucunda normalden daha yüksek akım çekmesi mümkündür.
Örneğin:
- Pompanın mekanik olarak zorlanması
- Konveyörün aşırı yüklenmesi
- Fanın çalışma koşullarının değişmesi
- Rulman veya mekanik aktarma sistemindeki sorunlar
- Motorun uzun süre nominal değerinin üzerinde çalışması
gibi durumlar motorun aşırı akım çekmesine neden olabilir.
Motor koruma şalterinin termik koruma bölümü, bu tür uzun süreli aşırı yük durumlarında devreyi açarak motorun zarar görmesini önlemeye yardımcı olur.
2. Kısa devreye karşı koruma sağlar
Kısa devre, motor devresinde çok yüksek seviyede akım oluşmasına neden olabilir.
Motor koruma şalterindeki manyetik koruma mekanizması, bu tür yüksek akım seviyelerinde hızlı şekilde devreyi kesmek üzere çalışır.
Ancak burada önemli bir nokta vardır: kısa devre korumasının yeterliliği, cihazın teknik özellikleri, kesme kapasitesi ve sistemdeki diğer koruma elemanlarıyla koordinasyonuna bağlıdır. Motor devresinin tamamı, yalnızca tek bir cihaz üzerinden değerlendirilmemelidir.
3. Motor devresinin manuel kontrolünü sağlar
Motor koruma şalteri yalnızca bir koruma elemanı değildir.
Birçok uygulamada motor devresinin:
- Açılması
- Kapatılması
- Enerjisinin kesilmesi
- Bakım öncesinde izole edilmesi
için de kullanılır.
Bu nedenle motor koruma şalteri, motor kontrol devresinin önemli parçalarından biridir.
Motor Koruma Şalteri Nasıl Çalışır?
Motor koruma şalterinin çalışma prensibini iki temel koruma mekanizması üzerinden açıklamak mümkündür:
Termik koruma + Manyetik koruma
Termik koruma nasıl çalışır?
Motor nominal çalışma koşullarının üzerinde akım çektiğinde cihaz içerisindeki termik mekanizma ısınır.
Aşırı akım belirli bir süre devam ettiğinde mekanizma açma işlemini gerçekleştirir.
Buradaki temel mantık:
Akım ne kadar uzun süre yüksek kalırsa, motorun ve koruma elemanının termik olarak zorlanma riski o kadar artar.
Bu nedenle motor koruma şalterinin termik koruması, özellikle uzun süreli aşırı yük koşullarında önemlidir.
Manyetik koruma nasıl çalışır?
Kısa devre gibi çok yüksek seviyeli akımlarda manyetik mekanizma çok daha hızlı tepki verir.
Bu sayede kısa devrenin motor, kablo ve diğer devre elemanları üzerindeki etkisinin sınırlandırılmasına yardımcı olur.
Schneider Electric'in motor koruma koordinasyon dokümanında da aşırı yük ve kısa devre korumasının farklı koruma fonksiyonları olduğu ve motor devresindeki cihazların koordineli şekilde değerlendirilmesi gerektiği belirtilmektedir.
Motor Koruma Şalteri ile Termik Röle Arasındaki Fark Nedir?
Bu iki cihaz sıklıkla birbirine karıştırılır.
Temel fark, koruma fonksiyonlarının ve devredeki görevlerinin aynı olmamasıdır.
| Özellik | Motor Koruma Şalteri | Termik Aşırı Yük Rölesi |
| Aşırı yük koruması | ✓ | ✓ |
| Kısa devre koruması | Modele göre termik-manyetik yapı ile ✓ | Tek başına genellikle sağlamaz |
| Manuel açma/kapama | ✓ | Genellikle hayır |
| Kontaktörle kullanım | Uygulamaya bağlı | Genellikle kontaktörle |
| Motor devresini doğrudan kesme | ✓ | Kontaktör üzerinden |
| Ayarlanabilir motor akımı | Modele bağlı | ✓ |
Termik aşırı yük rölesi, motorun aşırı yüklenmesine karşı koruma sağlamak üzere kontaktörle birlikte kullanılan bir elemandır. Kısa devre koruması ise ayrı bir koruma cihazı tarafından sağlanabilir veya kullanılan motor yol verme çözümüne entegre olabilir.
Dolayısıyla motor koruma şalteri ile termik röle birbirinin birebir alternatifi olarak değerlendirilmemelidir.
Motor Koruma Şalteri ile Sigorta Arasındaki Fark Nedir?
Sigorta ve motor koruma şalterinin görevleri bazı noktalarda kesişse de motor devresindeki kullanım amaçları aynı değildir.
Sigorta, özellikle yüksek seviyeli aşırı akım ve kısa devre korumasında kullanılan temel koruma elemanlarından biridir.
Motor koruma şalteri ise motorun çalışma karakteristiğine uygun olarak aşırı yük koruması, kısa devre koruması ve manuel kontrol gibi fonksiyonları tek cihazda birleştirebilir.
Bu nedenle motor devresi tasarlanırken yalnızca "kaç amper?" sorusuna değil, motorun çalışma karakteristiğine ve tüm koruma koordinasyonuna bakılmalıdır.
Motor Koruma Şalteri Nasıl Seçilir?
Doğru motor koruma şalterini seçerken en önemli kriter, yalnızca motorun kW değeri değildir.
İlk bakılması gereken değerlerden biri motor etiketindeki nominal çalışma akımıdır.
Schneider Electric'in motor yol verici seçiminde de motorun faz sayısı, gerilimi, gücü ve tam yük akımı gibi bilgilerin başlangıç noktası olarak değerlendirilmesi önerilmektedir.
Motor koruma şalteri seçiminde şu bilgiler dikkate alınmalıdır:
- Motorun nominal akımı
- Motor çalışma gerilimi
- Tek faz / üç faz yapısı
- Motorun çalışma şekli
- Kalkış akımı
- Motorun bağlı olduğu yük
- Şalterin akım ayar aralığı
- Kısa devre kesme kapasitesi
- Pano ve ortam koşulları
- Kontaktör ve diğer koruma elemanlarıyla koordinasyon
En önemli kural:
Motor koruma şalteri yalnızca motorun kW değerine bakılarak seçilmemelidir.
Aynı güçteki motorların nominal akımları; motorun gerilimine, verimine, güç faktörüne ve motor tasarımına göre değişebilir.
Bu nedenle seçim sırasında motor etiketindeki nominal akım değeri esas alınmalıdır.
Motor Koruma Şalteri Kaç Amper Olmalı?
Motor koruma şalterinin amper değeri, motorun nominal akımıyla uyumlu olmalıdır.
Örneğin motor etiketinde nominal akım 5,2 A olarak belirtiliyorsa, çalışma aralığı bu değeri kapsayan bir motor koruma şalteri değerlendirilmelidir.
Tim Online'da bulunan Schneider motor koruma şalterlerinde farklı motor akımlarına yönelik geniş bir ürün aralığı bulunmaktadır. Mevcut ürünler arasında örneğin:
| Model | Akım Aralığı |
| GV2ME03 | 0,25–0,40 A |
| GV2ME04 | 0,40–0,63 A |
| GV2ME05 | 0,63–1 A |
| GV2ME06 | 1–1,6 A |
| GV2ME07 | 1,6–2,5 A |
| GV2ME08 | 2,5–4 A |
| GV2ME10 | 4–6,3 A |
| GV2ME14 | 6–10 A |
| GV2ME16 | 9–14 A |
| GV2ME20 | 13–18 A |
| GV2ME21 | 17–23 A |
| GV2ME22 | 20–25 A |
| GV2ME32 | 24–32 A |
Tim Online'daki ürün yelpazesi bu akım aralıklarını kapsayan GV2ME serisi motor koruma şalterlerinden oluşmaktadır.
Önemli: Tablodaki aralıklar ürün seçimini kolaylaştırmak içindir; kesin seçim motor etiketindeki nominal akım, cihazın teknik özellikleri ve sistem koşulları kontrol edilerek yapılmalıdır.
Motor Koruma Şalteri Hangi Motorlarda Kullanılır?
Motor koruma şalterleri, elektrik motorlarının bulunduğu çok farklı endüstriyel uygulamalarda kullanılabilir.
Pompa sistemleri
Su pompaları, proses pompaları ve endüstriyel pompa sistemlerinde motorun aşırı yüklenmesine karşı koruma sağlamak amacıyla kullanılabilir.
Fan ve havalandırma sistemleri
Endüstriyel fanlar, aspiratörler ve havalandırma sistemlerinde motor devresinin korunmasına yardımcı olur.
Kompresörler
Kompresör motorlarında aşırı yük ve kısa devre risklerine karşı motor devresinin korunmasında kullanılabilir.
Konveyör sistemleri
Üretim ve taşıma hatlarında kullanılan motorların korunması için tercih edilir.
Makine otomasyonu
CNC makineleri, üretim makineleri, paketleme sistemleri ve çeşitli otomasyon uygulamalarında motor koruma devresinin bir parçası olabilir.
HVAC sistemleri
Fan, pompa ve diğer motorlu ekipmanların bulunduğu HVAC uygulamalarında kullanılabilir.
Tarım ve sulama sistemleri
Sulama pompaları ve çeşitli tarımsal makinelerde motor koruma amacıyla değerlendirilebilir.
Motor Koruma Şalteri Neden Atar?
Motor koruma şalterinin sık sık açması, yalnızca "şalter arızalı" anlamına gelmez.
Tam tersine, sistemde araştırılması gereken bir problem olduğunu gösterebilir.
En yaygın nedenler:
- Motorun aşırı yüklenmesi
- Mekanik sıkışma
- Pompanın zorlanması
- Fan veya kompresörde anormal yük
- Motor rulmanlarında problem
- Yanlış akım ayarı
- Uygun olmayan motor koruma şalteri seçimi
- Kısa devre
- Kablo veya bağlantı problemi
- Motorun uzun süre yüksek akım çekmesi
- Uygun olmayan kalkış koşulları
Bu nedenle şalter sürekli açıyorsa koruma ayarını rastgele yükseltmek doğru bir çözüm değildir.
Öncelikle motorun gerçek çalışma akımı, mekanik yükü, bağlantıları ve devredeki diğer koruma elemanları kontrol edilmelidir.
Motor Koruma Şalteri Ayarı Nasıl Yapılır?
Motor koruma şalterlerinde bulunan ayar mekanizması, modelin izin verdiği çalışma aralığında motorun nominal akımına uygun şekilde ayarlanır.
Örneğin motor etiketinde:
Nominal akım: 6,2 A
belirtiliyorsa, 6,2 A değerini kapsayan uygun bir motor koruma şalteri seçilmeli ve üreticinin teknik dokümanındaki kurallara göre ayarlanmalıdır.
Burada önemli olan, koruma değerini motorun gerçek çalışma koşullarından bağımsız olarak yükseltmemektir.
Motor koruma şalteri ayarı, motorun normal çalışma akımını ve üretici tarafından belirtilen koruma kriterlerini esas almalıdır.
Motor Koruma Şalteri Seçerken Yapılan 5 Yaygın Hata
1. Sadece motorun kW değerine bakmak
Doğru seçim için motorun nominal akımı mutlaka kontrol edilmelidir.
2. Akım aralığını dikkate almamak
Örneğin 6,2 A nominal akıma sahip bir motor için seçilecek cihazın ayar aralığının bu değeri kapsaması gerekir.
3. Kalkış akımını göz ardı etmek
Motorlar çalışmaya başlarken nominal çalışma akımlarının üzerinde geçici akımlar çekebilir. Koruma ve kumanda elemanlarının bu çalışma karakteristiğiyle uyumlu olması gerekir.
4. Kısa devre korumasını tek başına değerlendirmek
Motor devresinde kısa devre koruması, kesme kapasitesi ve diğer koruma elemanlarıyla koordinasyon birlikte değerlendirilmelidir.
5. Motor koruma şalterini faz koruma rölesiyle karıştırmak
Motor koruma şalteri ile faz koruma rölesi aynı cihaz değildir.
Faz koruma röleleri; faz kaybı, faz sırası ve gerilim dengesizliği gibi koşulları izlemek için kullanılabilir. Tim Online'da bu amaçla Entes MKC ve MKS serisi motor koruma röleleri de bulunmaktadır.
Dolayısıyla motorun ihtiyaç duyduğu koruma fonksiyonları uygulamaya göre ayrıca değerlendirilmelidir.
Motor Koruma Şalteri ve Kontaktör Birlikte Kullanılır mı?
Evet. Motor kontrol devrelerinde motor koruma şalteri ve kontaktör birlikte kullanılabilir.
Tipik bir motor kontrol yapısında:
Şebeke → Motor koruma/kısa devre koruma → Kontaktör → Motor
şeklinde bir yapı oluşturulabilir.
Burada her cihazın görevi farklıdır:
- Motor koruma şalteri: Koruma ve manuel açma/kapama
- Kontaktör: Motorun elektriksel olarak devreye alınması ve çıkarılması
- Kontrol elemanları: Start/stop, otomasyon ve kumanda fonksiyonları
Motor devresindeki koruma, kumanda ve izolasyon fonksiyonlarının birbirinden farklı olduğu ve uygun koordinasyon gerektiği üretici teknik dokümanlarında da özellikle vurgulanmaktadır.
Motor Koruma Şalteri Seçiminde Pratik Kontrol Listesi
Ürün seçmeden önce aşağıdaki bilgileri hazırlamak doğru ürüne ulaşmayı kolaylaştırır:
Motor etiketi
- Nominal güç: ___ kW
- Nominal gerilim: ___ V
- Faz sayısı: ___
- Nominal akım: ___ A
- Frekans: ___ Hz
Sistem
- Motorun kullanım amacı: ___
- Bağlı yük: ___
- Kalkış yöntemi: ___
- Kontaktör kullanımı: Evet / Hayır
- Pano ortamı: ___
- Gerekli koruma fonksiyonları: ___
Bu bilgiler doğrultusunda motor koruma şalterinin akım aralığı, gerilim değeri, kutup yapısı, kısa devre kapasitesi ve diğer teknik özellikleri kontrol edilmelidir.
Tim Online Motor Koruma Şalterleri
Motor devreleriniz için farklı akım aralıklarında motor koruma şalteri seçeneklerini Tim Online üzerinden inceleyebilirsiniz.
Mevcut ürün grubunda Schneider GV2ME serisi, 0,25 A'dan 32 A'e kadar farklı motor akımlarına yönelik seçenekler sunmaktadır.
Tim Online Motor Koruma Şalterleri kategorisini inceleyin
Doğru ürün seçimi için motorun etiket değerleri ve teknik özellikleri mutlaka kontrol edilmelidir.
Sık Sorulan Sorular
Motor koruma şalteri nedir?
Motor koruma şalteri, elektrik motoru devrelerinde özellikle aşırı yük ve kısa devre gibi aşırı akım koşullarına karşı koruma sağlayan ve modele bağlı olarak manuel açma-kapama işlevi de sunan şalt cihazıdır.
Motor koruma şalteri ne işe yarar?
Motoru aşırı yük ve kısa devre gibi elektriksel risklere karşı korumaya yardımcı olur. Ayrıca motor devresinin manuel olarak açılıp kapatılmasını sağlayabilir.
Motor koruma şalteri kaç amper olmalı?
Motorun kW değerinden tek başına karar verilmemelidir. Öncelikle motor etiketindeki nominal çalışma akımı belirlenmeli ve bu değeri uygun şekilde kapsayan bir cihaz seçilmelidir.
Motor koruma şalteri ile termik röle aynı mıdır?
Hayır. Termik röle temel olarak aşırı yük korumasında kullanılır ve çoğunlukla kontaktörle birlikte çalışır. Motor koruma şalteri ise modele bağlı olarak termik ve manyetik korumayı ve manuel açma/kapama fonksiyonunu tek cihazda birleştirebilir.
Motor koruma şalteri kısa devreye karşı korur mu?
Termik-manyetik tip motor koruma şalterleri kısa devre koruması sağlayabilir. Ancak doğru değerlendirme için cihazın kısa devre kesme kapasitesi ve motor devresindeki diğer koruma elemanlarıyla koordinasyonu kontrol edilmelidir.
Motor koruma şalteri neden sürekli atar?
Aşırı yük, mekanik sıkışma, yanlış akım ayarı, motor veya kablo problemi, kısa devre ya da yanlış cihaz seçimi gibi birçok neden olabilir. Koruma ayarını doğrudan yükseltmek yerine arızanın nedeni araştırılmalıdır.
Sonuç: Doğru Motor Koruma Şalteri, Doğru Motor Korumasının Temelidir
Motor koruma şalteri, yalnızca bir devre kesme elemanı değil; motorun korunması, devrenin kontrol edilmesi ve sistem güvenilirliğinin artırılması açısından önemli bir şalt ürünüdür.
Doğru seçimde en kritik nokta ise cihazın yalnızca motor gücüne göre belirlenmemesidir.
Motorun nominal akımı + çalışma gerilimi + kalkış karakteristiği + yük tipi + kısa devre koşulları + diğer koruma elemanları birlikte değerlendirilmelidir.
Özellikle endüstriyel otomasyon, pompa, fan, kompresör, konveyör ve makine uygulamalarında doğru motor koruma şalterinin seçilmesi; gereksiz açmaların azaltılmasına, motorun korunmasına ve üretim sürekliliğinin desteklenmesine katkı sağlar.
